Géométries de construction

Nous allons reprendre l'exemple ci-dessous provenant du wiki FreeCAD : (cf. TP2-3-Plan.pdf)

ObjectifsObjectifs⚓

ConceptGéométrie de construction⚓

Dans une esquisse, on distingue les géométries de définition et les géométries de construction :

  • Les géométries (de définition) sont utilisées par les fonctions paramétriques 3D (protrusion, révolution…) pour « créer de la matière » ;

  • Les géométries de construction aident à définir les contraintes et les géométries de définition à l'intérieur de l'esquisse elle-même, elles ne sont pas visibles à l'extérieur de l'esquisse et sont ignorées lors de l’application des fonctions paramétriques 3D ;

Par défaut, les géométries de construction s'affichent en trait interrompu bleu ;

Par exemple :⚓

Pour positionner le centre du cercle à l'intersection des diagonales du trapèze, le plus simple est de tracer les diagonales du trapèze comme lignes de construction puis d'utiliser deux fois la contrainte Contrainte de coincidence pour amener le centre du cercle à l'intersection des diagonales :

Exemple d'utilisation des géométries de construction
Centre du cercle à positionner
Construction des diagonales du trapèze
Placement du centre à l'intersection des diagonales à l'aide de 2 contraintes de

Conseil

Pour construire des géométries de construction, il faut utiliser la commande Activer / désactiver la géométrie de construction W Bascule géométries de construction dans l’atelier Sketcher Atelier Sketcher ;

Tâches à réaliserTâches à réaliser : création des géométries de construction⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Créer un nouveau document TP2-3 dans FreeCAD ;

  • Créer un nouveau corps Créer un corps et une nouvelle esquisse Créer un esquisse dans le plan XY ;

  • Dans l'atelier Sketcher Atelier Sketcher, cliquer sur le bouton Bascule géométries de construction de la barre d'outils Géométries d'esquisse ;

    • Noter la coloration en bleu des boutons de cette barre d'outils :
    Barre d'outils : géométries de construction

  • Construire un cercle centré sur l'origine d'environ 60 mm de diamètre ;

  • Construire 5 lignes de construction partant de l'origine de l'esquisse Contrainte de coïncidence Point sur Point et dont l'extrémité est contrainte Contrainte de coïncidence Point sur Objet sur le cercle ;

  • Contraindre le rayon du cercle Contrainte de rayon à 30 mm et la position de ces lignes à l'aide de contraintes d'angle Contrainte angulaire de 72°  ;

Truc & astuceAide :⚓

  • Utiliser la contrainte automatique Contrainte de coïncidence Point sur Point pour l'origine des 5 lignes ;

  • Utiliser la contrainte automatique Contrainte de coïncidence Point sur Objet sur le cercle pour l'extrémité des 5 lignes ;

Tâches à réaliserTâches à réaliser : création des géométries de définition⚓

  • Cliquer sur le bouton Bascule géométries de création de la barre d'outils Géométries d'esquisse pour revenir en mode géométries de définition ;

  • Créer 5 cercles Créer un cercle égaux de rayon Contrainte de rayon 8 mm centrés sur l'extrémité de chaque ligne de construction ;

  • Créer 5 arcs 3 points Créer un arc 3 points en prenant soin d'exploiter la contrainte automatique Contrainte de coïncidence Point sur Objet pour les extrémités de ces arcs : chaque extrémité d'arc doit se trouver sur un cercle ;

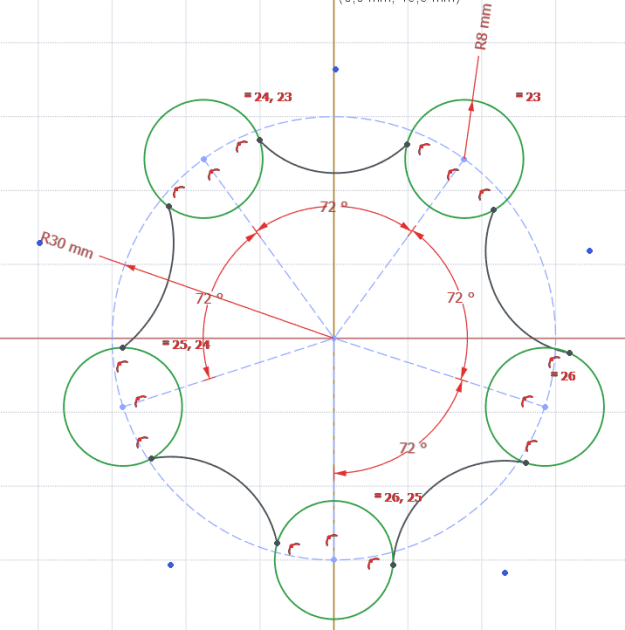

    Construction des arcs

  • Rendre tangents ces arcs aux cercles à l'aide de la contrainte de tangence Contrainte de tangente ;

  • Vérifier que le contour extérieur est fermé ;

  • Fixer le rayon de ces arcs à Contrainte de rayon 11 mm ;

    Substitution des contraintes

  • Supprimer l'intérieur des 5 cercles à l'aide de la commande Ajuster Ajuster ;

  • Ajouter le cercle central Créer un cercle de diamètre Contrainte de diamètre 16 mm centré Contrainte de coïncidence Point sur Point sur l'origine du repère ;

    Suppression de l'intérieur des cercles par ajustements

  • Fermer l'atelier Sketcher Atelier Sketcher et vérifier que les lignes de construction n'apparaissent pas dans la vue 3D ;

    Esquisse

  • Appliquer une protrusion Protrusion de 10 mm symétrique ;

    Création de la protrusion
