TP 2-2

Nous allons modéliser le solide suivant : (cf. TP2-2-Plan.pdf)

Plan TP2-2

RemarqueObjectifs

ExempleTâches à réaliser

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Créer un nouveau document TP2-2 dans FreeCAD ;

  • Créer un nouveau body Créer un corps et une nouvelle esquisse Créer un esquisse dans le plan XZ ;

  • Vérifier que Contrainte automatiques et Suppression automatique des redondances sont cochées ;

    Contrôle contraintes automatiques et suppression automatique des redondances
  • Créer la polyligne Créer une polyligne A B C D E F :

  • en utilisant les informations de coordonnées associées au pointeur de la souris pour positionner les points approximativement,
  • en exploitant les contraintes automatiques (cf. tableau ci-dessous)
1ère partie de l'esquisse
  • Utiliser la contrainte de symétrie Contrainte de symétrie par rapport à l'axe Z respectivement pour les points A & F puis C & D ;

Truc & astuceAide :

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Polyligne

Point B

Contrainte horizontale

Point C

Contrainte de coïncidence Point sur Objet sur l'axe X

Contrainte verticale

Point D

Contrainte de coïncidence Point sur Objet sur l'axe X

Point E

Contrainte verticale

Point F

Contrainte horizontale

ConseilOrdre de saisie des contraintes

Afin de pouvoir tester la fermeture de l'esquisse, il est préférable de saisir les contraintes dimensionnelles en dernier après avoir saisi toutes les contraintes géométriques ;

ExempleTâches à réaliser (suite)

  • Créer les cercles 1 2 3 4 en utilisant les contraintes automatiques du tableau ci-dessous :

    2ème partie de l'esquisse
  • Puis utiliser :

    • la contrainte de symétrie Contrainte de symétrie par rapport à l'axe Z respectivement pour les centres A et B ;
    • la contrainte d'égalité Contrainte d'égalité respectivement pour les cercles 1 & 2 puis 3 & 4 ;

Truc & astuceAide :

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Cercle 3

Centre

Contrainte de coïncidence Point sur Point avec le centre A du cercle 1

Cercle 4

Centre

Contrainte de coïncidence Point sur Point avec le centre B du cercle 2

ExempleTâches à réaliser (suite)

  • Créer 3 arcs 3 points Créer un arc 3 points en utilisant les contraintes automatiques du tableau ci-dessous :

    3ème partie de l'esquisse

Truc & astuceAide :

Tableau des contraintes automatiques à utiliser

Géométrie

Points

Contraintes automatiques

Arc 1

Point A

Contrainte de coïncidence Point sur Point avec l'extrémité droite de la polyligne

Point B

Contrainte de coïncidence Point sur Point avec le grand cercle de droite

Arc 2

Point C

Contrainte de coïncidence Point sur Point avec l'extrémité gauche de la polyligne

Point D

Contrainte de coïncidence Point sur Objet avec le grand cercle de gauche

Arc 3

Point E

Contrainte de coïncidence Point sur Objet avec le grand cercle de gauche

Point F

Contrainte de coïncidence Point sur Objet avec le grand cercle de droite

ExempleTâches à réaliser (suite)

  • Utiliser la contrainte d'égalité Contrainte d'égalité entre les arcs 1 et 2 ;

  • Utiliser la contrainte de tangence Contrainte de tangente respectivement entre l'arc 1 et le grand cercle de droite, entre l'arc 2 et le grand cercle de gauche, entre l'arc 3 et les deux grands cercles ;

Substitution d'une contrainte à une contrainte

ConseilSubstitution de contraintes

Lors de l'utilisation de la contrainte de tangence, FreeCAD remplace une contrainte Contrainte de coïncidence Point sur Objet par une contrainte de tangence Contrainte de tangente:

Valider la boite de dialogue ;

Message de FreeCAD lors d'une substitution de contrainte

ExempleTâches à réaliser (suite et fin)

  • Ajuster Ajuster les deux grands cercles ;

    Ajustement des grands cercles
  • Vérifier que le contour extérieur est bien fermé en déplaçant légèrement des éléments de l'esquisse avec la souris ;

  • Appliquer les contraintes dimensionnelles Contrainte de diamètre,Contrainte de rayon, Contrainte de distance en X, Contrainte de distance en Y ;

    Esquisse avec les contraintes dimensionnelles

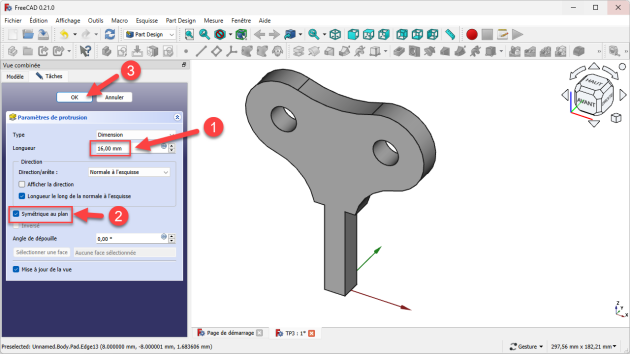

  • Fermer l'esquisse et créer une protrusion Protrusion de 16 mm symétrique ;

    Création de la protrusion
