TP 2-1

Nous allons modéliser le solide suivant : (cf. TP2-1-Plan.pdf)

Plan du TP 2-1

ObjectifsObjectifs⚓

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Créer un nouveau document TP2-1 dans FreeCAD ;

  • Créer un nouveau corps Créer un corps et une nouvelle esquisse Créer un esquisse dans le plan XY ;

  • Construire l'esquisse ci-dessous

    • en utilisant les informations de coordonnées associées au pointeur de la souris pour positionner les points approximativement,
    • en exploitant les contraintes automatiques (cf. tableau ci-dessous)

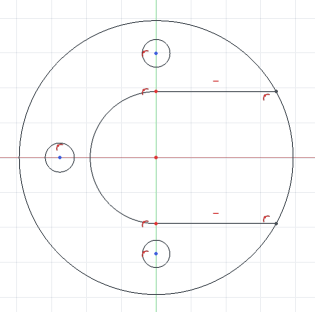

Ébauche de l'esquisse

Truc & astuceAide :⚓

Tableau des contraintes automatiques à exploiter

Géométries

Points

Contraintes automatiques

Créer un cercle Grand cercle

Centre

Contrainte de coïncidence Point sur Point sur l'origine

Créer un cercle Petits cercles

Centre

Contrainte de coïncidence Point sur Objet respectivement sur l'axe Y ou bien X

Créer un arcpour le 1/2 cercle

Centre

Contrainte de coïncidence Point sur Point sur l'origine

Extrémités

Contrainte de coïncidence Point sur Objet sur l'axe Y

Créer une ligne Lignes horizontales

Extrémité gauche

Contrainte de coïncidence Point sur Point avec l'extrémité du 1/2 cercle

Extrémité droite

Contrainte de coïncidence Point sur Objet avec le grand cercle

Ligne elle-même

Contrainte horizontale

Tâches à réaliserTâches à réaliser (suite)⚓

  • Ajuster Ajuster le grand cercle entre les deux lignes horizontales :

  • Déplacer légèrement une des 2 lignes horizontales afin de vérifier que le contour extérieur de l'esquisse est bien fermé ;

Truc & astuceAide :⚓

Pour ajuster le grand cercle, Il suffit de cliquer sur la commande Ajuster puis de cliquer sur la portion de cercle à effacer, celle située entre les deux lignes horizontales ;

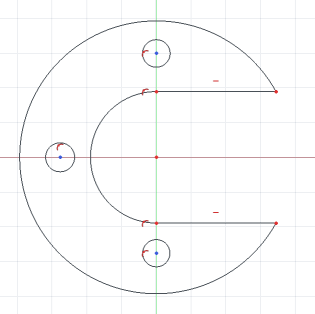

Ajustement du grand cercle entre les deux lignes horizontales

Tâches à réaliserTâches à réaliser (suite)⚓

  • Appliquer la contrainte dimensionnelle Contrainte de diamètre pour les cercles et 1/2 cercle ;

  • Appliquer les contraintes Contrainte de distance en X et Contrainte de distance en Y pour positionner les petits cercles ;

Truc & astuceÉgalité du diamètre des petits cercles⚓

Pour simplifier la saisie, on peut appliquer une contrainte d’égalité Contrainte d'égalitépour les 3 petits cercles puis saisir la dimension Contrainte de dimension à l’un des cercles :

  • Sélectionner les 3 cercles à l’aide d’un clic gauche puis appliquer la contrainte d’égalité Contrainte d'égalité ;

AttentionUtilisation du bouton pour le grand cercle⚓

Si vous utilisez directement le bouton Contrainte de dimension pour contraindre la dimension du grand cercle, devenu un arc après l'ajustement, FreeCAD proposera de saisir le rayon Contrainte de rayon et non le diamètre Contrainte de diamètre : appuyer sur la touche M pour saisir le diamètre ;

Truc & astuceUtilisation du bouton pour positionner les petits cercles sur les axes Y et X⚓

  • Cliquer sur le bouton Contrainte de dimension, puis cliquer le centre d'un petit cercle pour fixer la distance de centre par rapport à l'origine : FreeCAD déduira de la position du cercle la distance verticale ou horizontale à saisir ;

Tâches à réaliserTâches à réaliser (suite et fin)⚓

  • Vérifier que l'esquisse est bien entièrement contrainte ;

    Esquisse entièrement contrainte

  • Refermer l'esquisse et créer la protrusion Protrusion de 10 mm, symétrique par rapport au plan XY  ;

    Création de la protrusion

    Création de la protrusion
    Paramètres de la protrusion
    Protrusion créée
