Interface de Sketcher

ObjectifsObjectifs⚓

  • Identifier les principaux composants de l'atelier Sketcher Atelier Sketcher ;

Tâches à réaliserTâches à réaliser⚓

  • Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;

  • Télécharger le fichier tuto2.FCStd sur votre ordinateur ;

  • Ouvrir ce document tuto2.FCStd dans FreeCAD ;

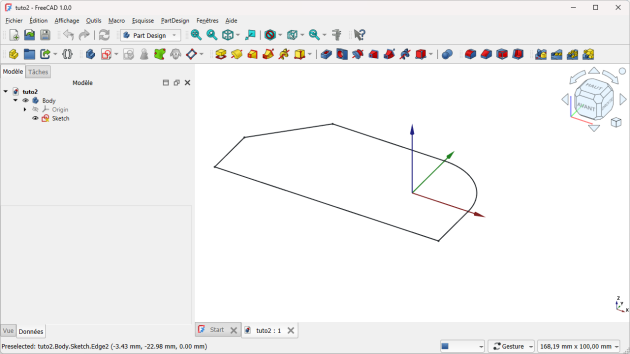

    Document tuto2

  • Enregistrer ce document sous le nom xxtuto2.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous... ;

  • Sélectionner l'onglet Modèle de la vue combinée ;

  • Double-cliquer sur l'élément Sketch pour l'afficher dans l'atelier Sketcher ;

Esquisse Sketch dans Body

  • A l'aide de la capture d'écran ci-dessous, identifier les principaux éléments de l'interface de l'atelier Sketcher ;

ÉcranInterface de l'atelier Sketcher⚓

  1. Vue 3D⚓

    Contient l'esquisse ;

    RéglementaireRappel⚓

    L'esquisse est une géométrie 2D

  2. Barre Mode édition d'esquisse⚓

    Contient les commandes générales de gestion de l'esquisse :

    • création d'esquisse ,

    • fermeture de l'esquisse,

    • ...

  3. Barre Géométries d'esquisse⚓

    Barre d'outils : géométries

    Permet de créer des éléments dans l'esquisse ;

  4. Barre Outils d'esquisse⚓

    Barre d'outils d'esquisse

    Contient notamment les commandes Congé, Ajuster, géométrie externe

  5. Barre Contraintes⚓

    Permet de définir des règles entre les éléments d'esquisse. On distingue :

    • les contraintes géométriques ;

    • les contraintes dimensionnelles ;

    AttentionPosition de la barre d'outils⚓

    Dans la capture d'écran, cette barre d'outils a été glissée sur le bord droit de la vue 3D afin de laisser de la place aux autres barres d'outils de l'atelier Sketcher

    Retourner à l'image

  6. Bouton Fermer⚓

    Referme l'atelier Sketcher ;

    Remarque

    Vous pouvez aussi cliquer sur le bouton Quitter l'atelier Sketcher ;

    Retourner à l'image

  7. Messages du solveur⚓

    Messages du solveur

    Affiche les messages du solveur :

    • « Entièrement contrainte » ;

    Sinon

    • « L'esquisse manque de contraintes » suivi du nombre de degrés de liberté de l'esquisse  ;

    ou

    • «  L'esquise possède trop de contraintes » suivi des numéros des contraintes surabondantes ;

    Retourner à l'image

  8. Panneau Contraintes⚓

    Liste des contraintes

    Affiche la liste des contraintes saisies dans l'esquisse ;

    Retourner à l'image

  9. Panneau Éléments⚓

    Liste des géométries

    Affiche la liste des éléments géométriques de l'esquisse ;

    Retourner à l'image

  10. Barre Grille⚓

    Barre d'outils d'édition des esquisses

    Permet :

    • d'activer / désactiver la grille,
    • de régler le pas de la grille ;
    Retourner à l'image
