Contraintes redondantes
Objectifs - Objectifs⚓
Comprendre et utiliser le réglage
Suppression automatique des contraintes redondantesdu solveur ;Utiliser la géométrie RectangleW
;Utiliser la contrainte SymétrieW
;
Tâches à réaliser - Tâches à réaliser⚓
Dans FreeCAD, si nécessaire, refermer les documents ouverts précédemment ;
Créer un nouveau document dans FreeCAD ;
Créer un nouveau corps
et une nouvelle esquisse
dans le plan XY ;Créer un rectangle comme ci-dessous :
Rectangle Cliquer sur le bouton déroulant
du panneau Contrainteset décocher la caseSupprimer automatiquement les contraintes redondantes;

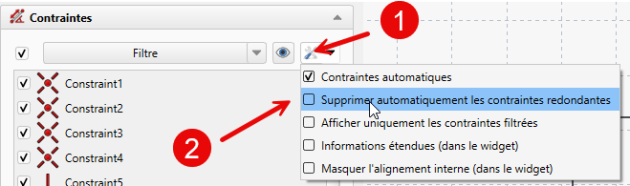

Suppression automatique des contraintes redondantes désactivée Cliquer sur la contrainte symétrie
;Cliquer successivement sur les points (1) (2) et sur l'axe X ;
Contrainte de symétrie de 2 points par rapport à un axe Que constatez vous ?
Message d'erreur
Annuler la dernière action à l'aide du raccourci clavier
CTRL Z(⌘ Zsous
) ;Cliquer à nouveau sur le bouton déroulant
du panneau Contrainteset cocher la caseSupprimer automatiquement les contraintes redondantesdu solveur ;

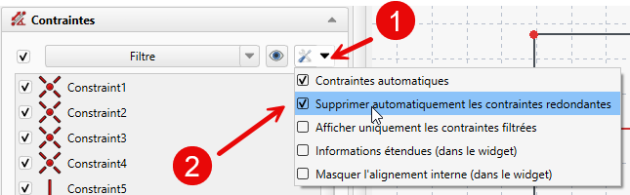

Suppression automatique des contraintes redondantes activée Répéter la contrainte de symétrie comme précédemment ;
Que constatez vous ?
Complément - Explications⚓
Si les points (1) et (2) du rectangle sont symétriques par rapport à l'axe X, le segment [1-2] est forcément vertical
Explication de l'erreur ce qui est surabondant par rapport à la contrainte verticale qui a été créée au moment de la création du rectangle
ce qui explique le message d'erreur lorsque le réglage
Supprimer automatiquement les contraintes redondantesdu solveur n'est pas activé.
La suppression automatique des contraintes redondantes supprimera la contrainte verticale superflue.
Réglementaire - En pratique⚓
En règle générale, il vaut mieux garder le réglage Suppression automatique des contraintes redondantes activé.
voir le réglage (4) ci-dessous des préférences de l'atelier Sketcher :
