Insertion de la direction pour la vue oblique

ProcédurePour insérer la flèche montrant la direction de la projection de la vue suivant F⚓

  1. Sélectionner la vue de face⚓

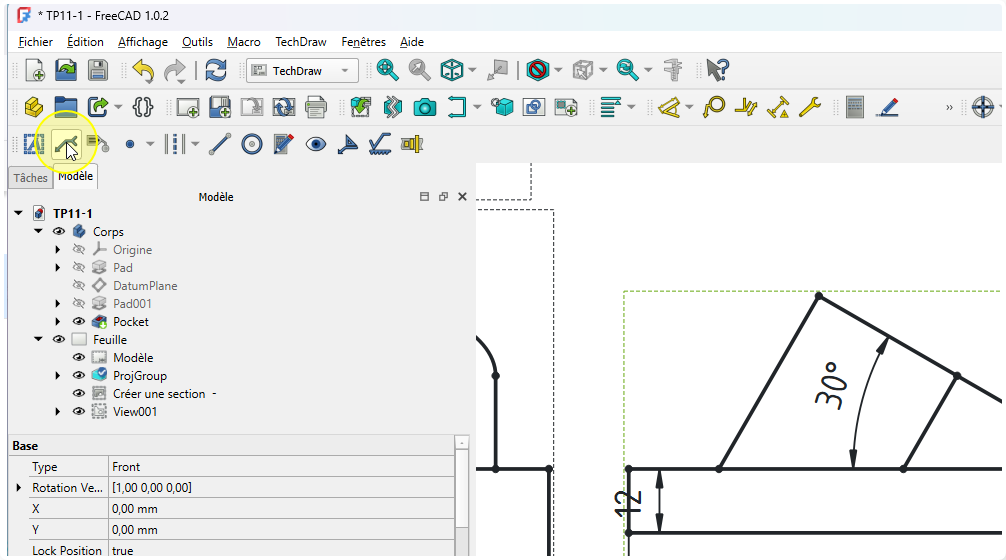

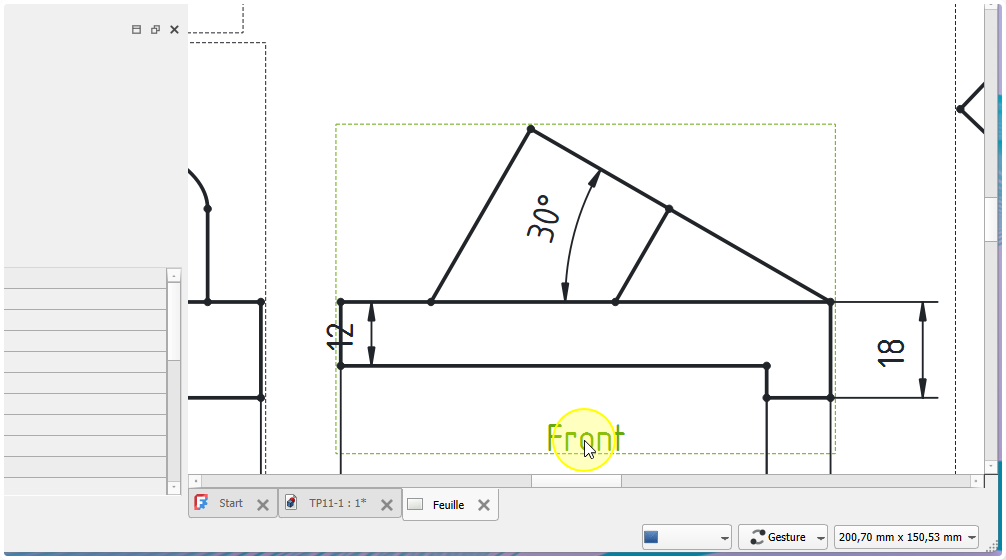

    Sélection de la vue

  2. Cliquer sur la commande Ligne de repère Ajouter une ligne de repère à la vue ;⚓

    Sélectionner la commande Ligne de repère

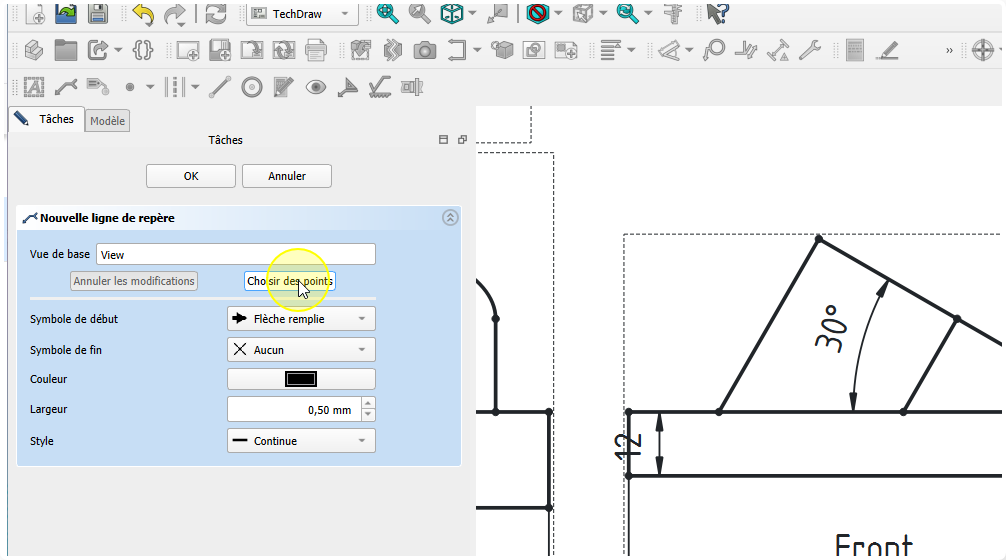

  3. Cliquer sur le bouton choisir des points ;⚓

    Cliquer sur le bouton Choisir des points

  4. Cliquer gauche pour saisir le premier point et double-cliquer gauche pour saisir le deuxième point de la flèche et clôturer la saisie ;⚓

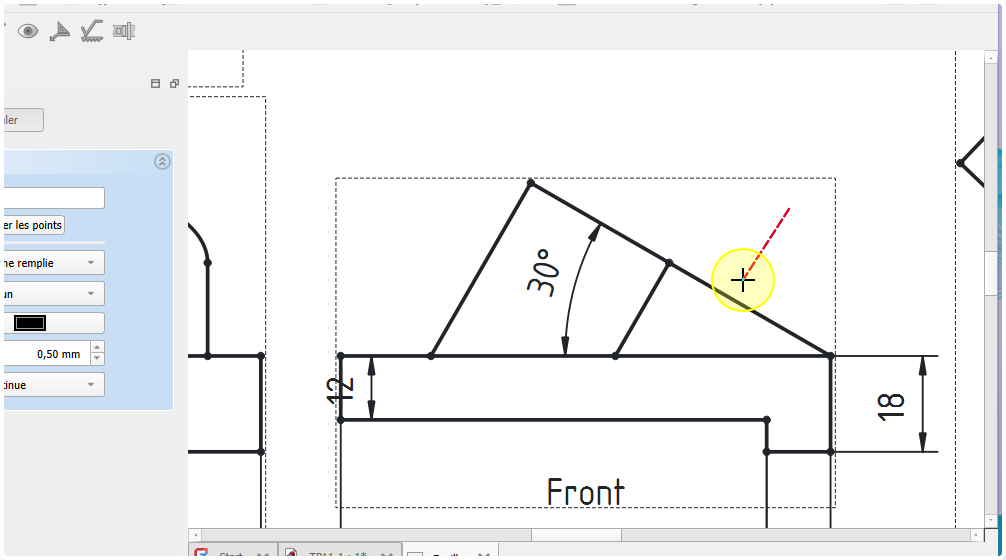

    Saisir les points du repère
    Si la flèche reste horizontale

    Modifier les préférences de l’atelier TechDraw :

    Désactiver Ligne de repère horizontale automatique

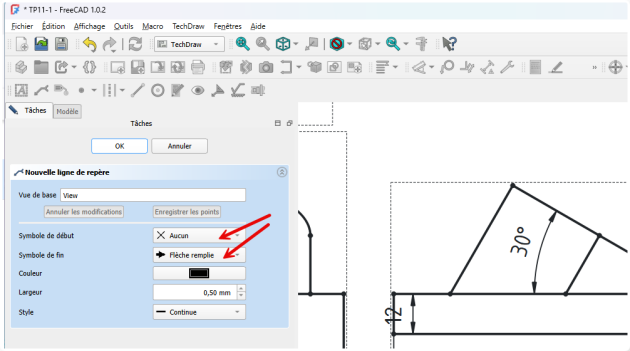

  5. Si nécessaire ajuster le symbole de début et de fin ;⚓

    Ajuster les symboles de début et de fin

  6. Valider⚓

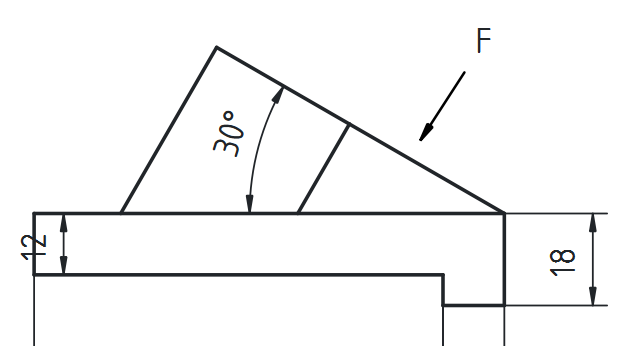

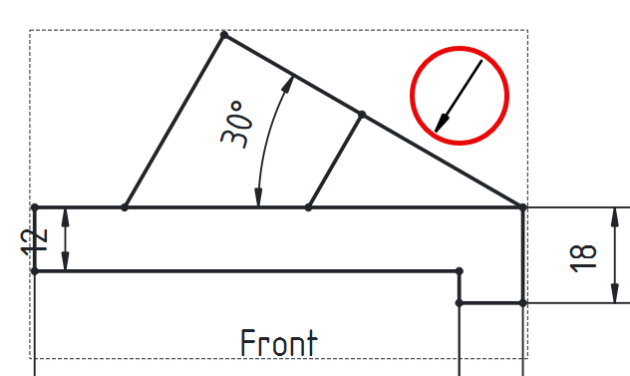

    Insertion de la flèche

ProcédurePour insérer la lettre F⚓

  1. Cliquer le sur bouton Annotation Insérer une annotation ;⚓

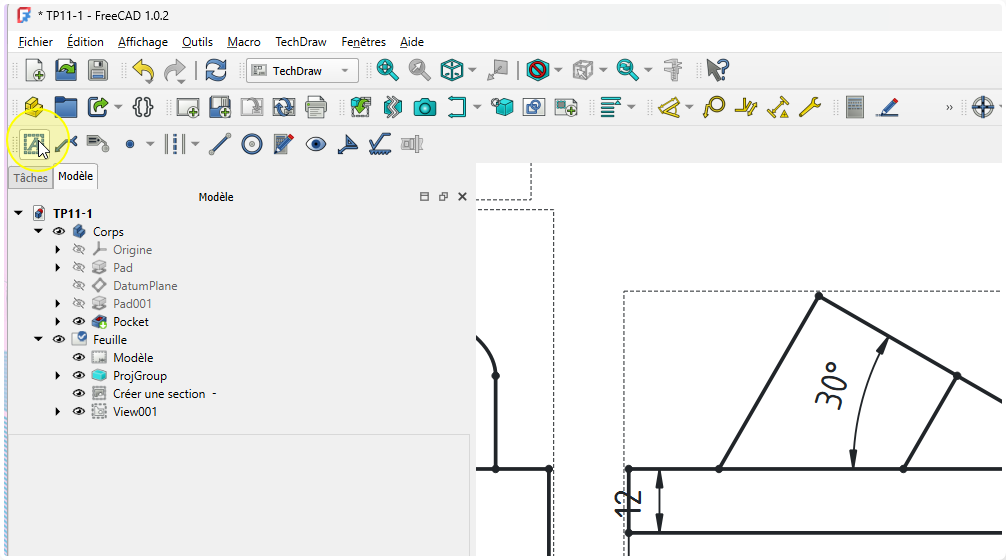

    Cliquer sur la commande Annotation

  2. Double cliquer sur l’annotation ;⚓

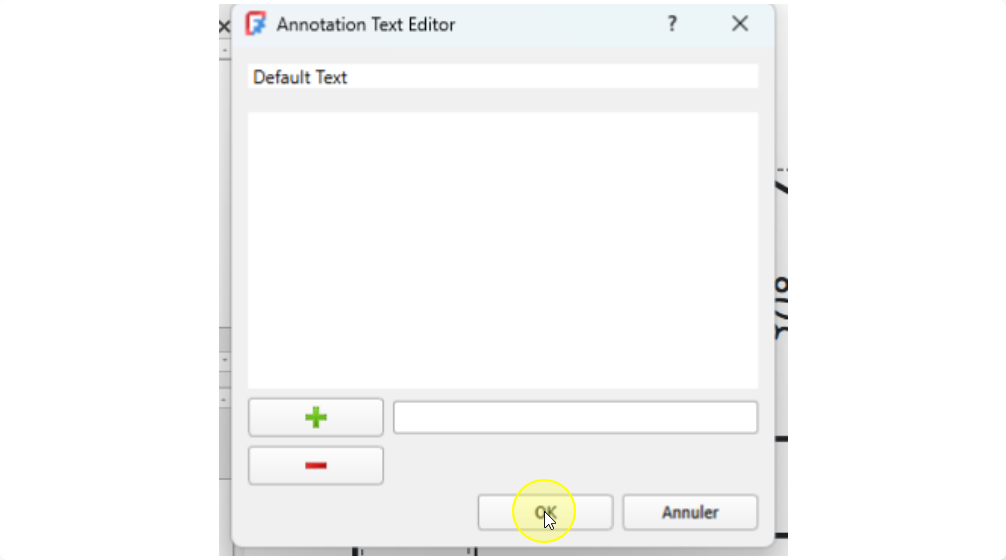

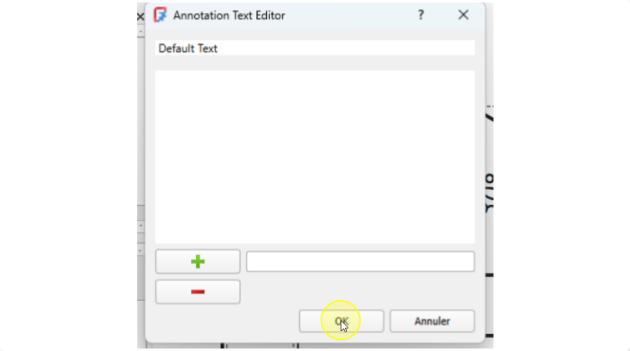

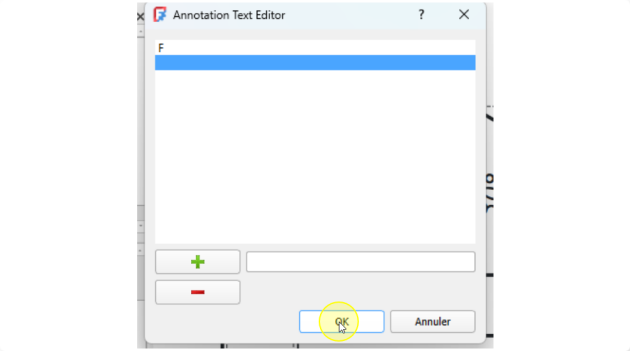

    Édition de l’annotation

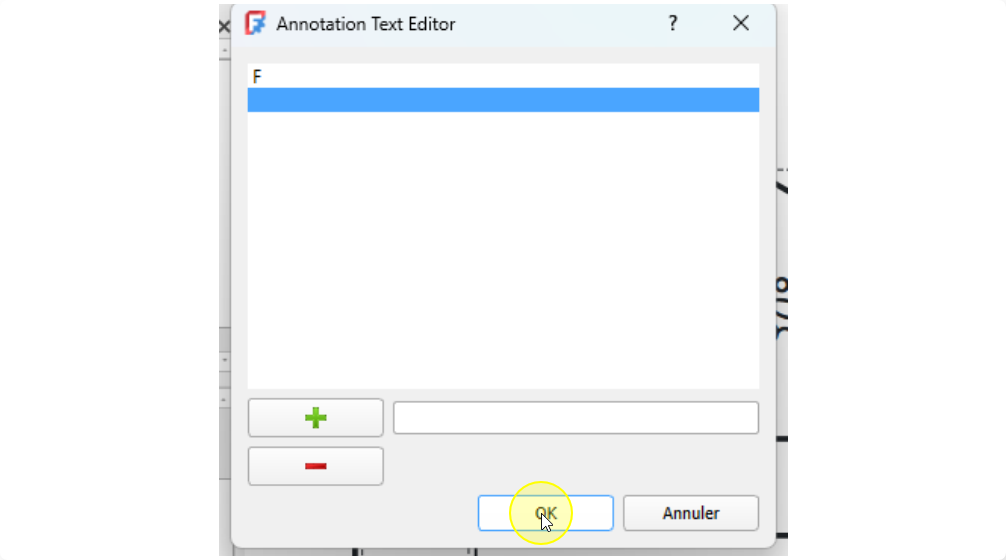

  3. Modification de l’annotation et valider⚓

  4. Positionner l’annotation ;⚓

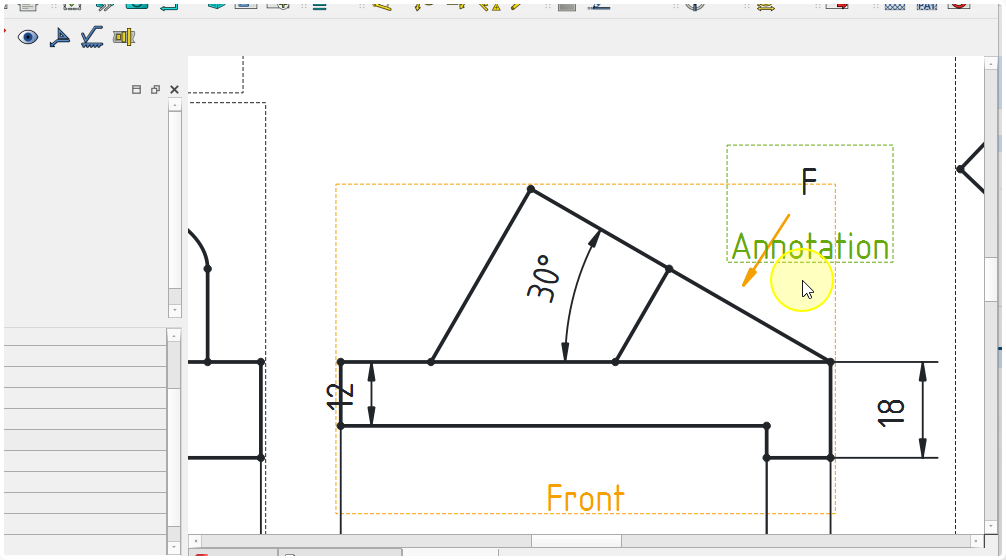

    Positionner la lettre F

  5. Masquer les cadres à l’aide d’un clic droit sur la vue ;⚓
