Configuration de l’atelier

Objectifs

Tâches à réaliser

  • Ouvrir l’atelier TechDraw Atelier TechDraw et sélectionner la commande Édition → Préférences ;

  • Modifier / vérifier les réglages ci-dessous ;

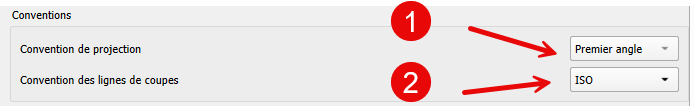

    • Rubrique Général : Conventions européennes :

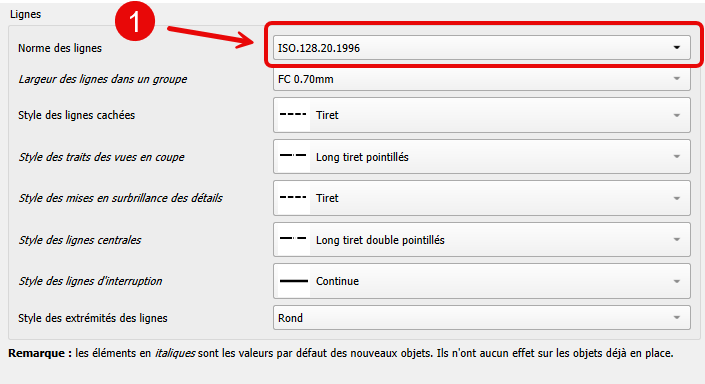

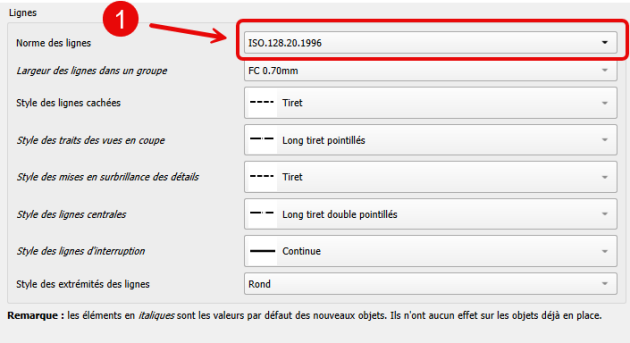

    • Rubrique Annotations : normes européennes pour les lignes :

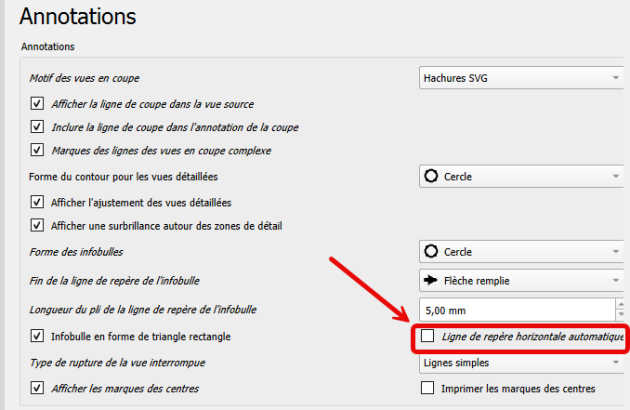

    • Rubrique Annotations : décocher ligne de repère horizontale automatique :

      Désactiver Ligne de repère horizontale automatique

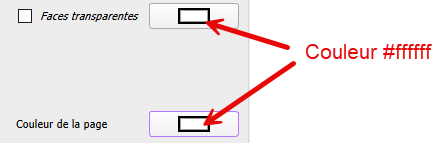

    • Rubrique Couleurs : fond blanc pour les pages et les faces :

ComplémentRappel des conventions⚓

  • La norme ANSI est surtout utilisée en Amérique du Nord, la norme ISO dans le reste du monde, notamment en Europe ;

    Aspect

    ISO

    ANSI

    Projection

    1er angle

    3ème angle

    Formats

    Série A (mm)

    Série ANSI (pouces)

    Unités

    Système métrique

    Pouces ou métrique

    Normes associées

    ISO 128, 129, 216, 3098

    ASME Y14.x
