Cotes & annotations
Objectifs - Objectifs⚓
Utiliser les commandes de l’atelier TechDraw
:
Insérer une cote W pour ajouter des cotes au dessin ;
Insérer une ligne centrale entre deux lignes W pour ajouter un axe de symétrie ;
Insérer une ligne à une vue W pour ajouter une flèche de direction ;
Tâches à réaliser - Tâches à réaliser⚓
A l’aide de la commande

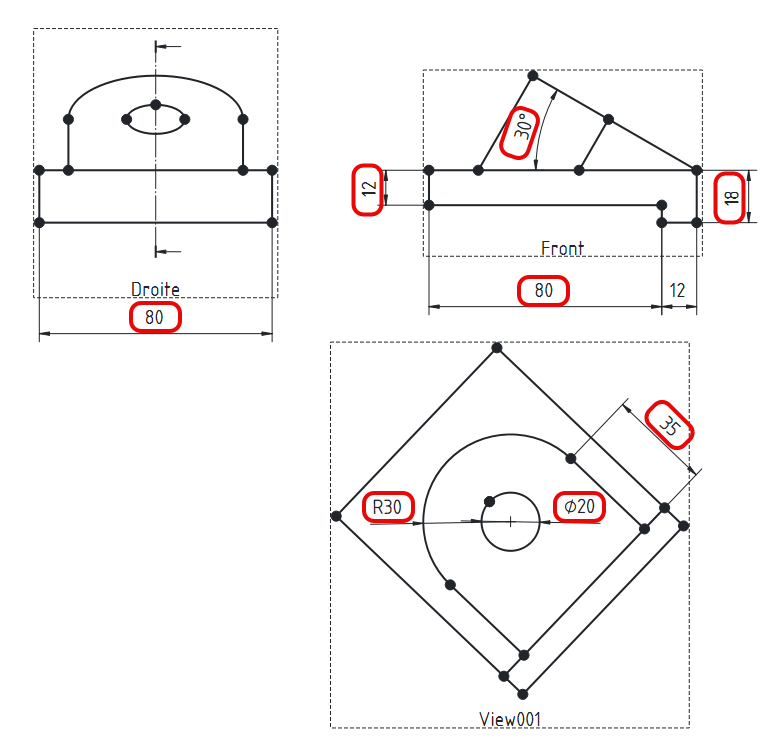

Insérer une cote, ajouter les cotes suivantes :

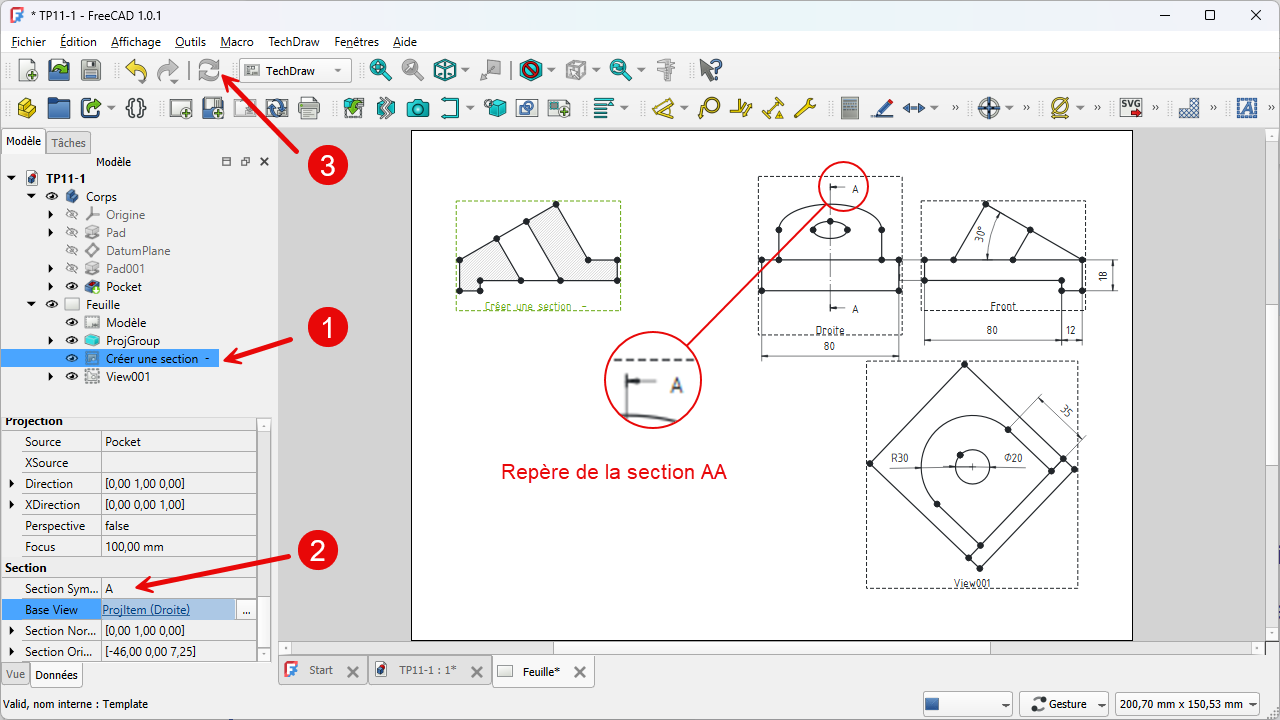

Ajouter la lettre A pour repérer la section :

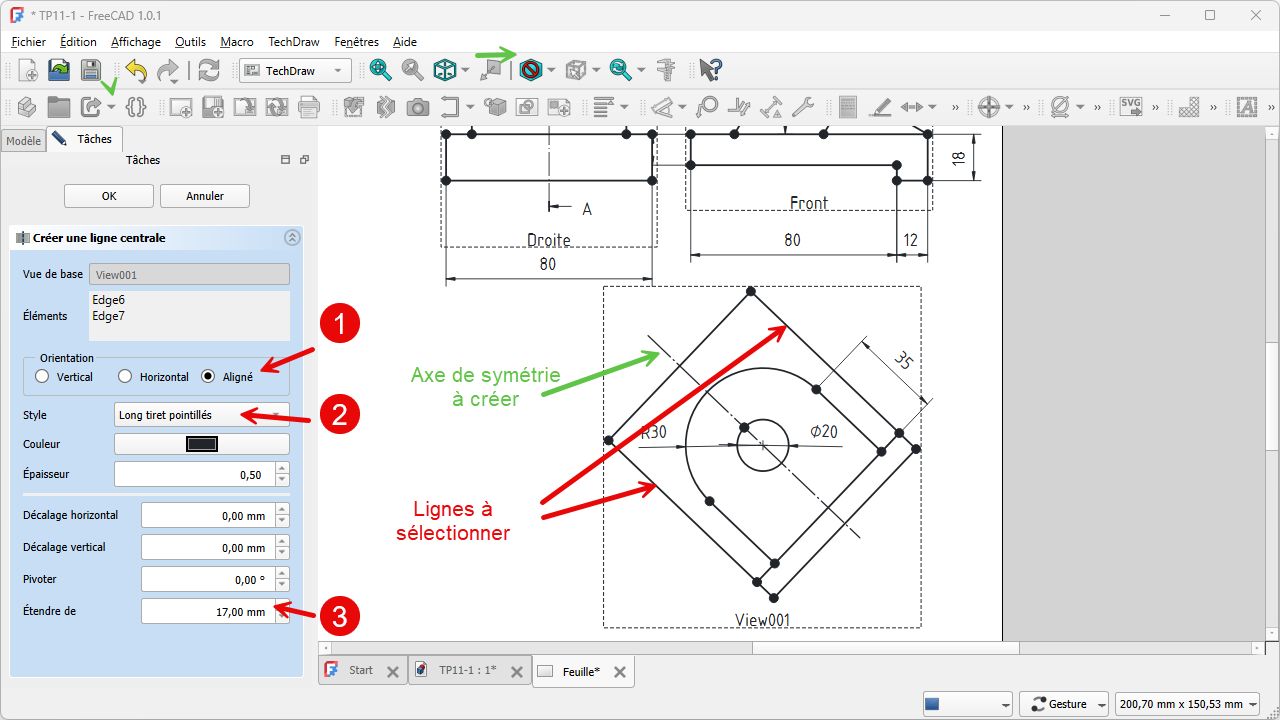

Ajouter un axe de symétrie a la vue suivant F à l’aide de la commande

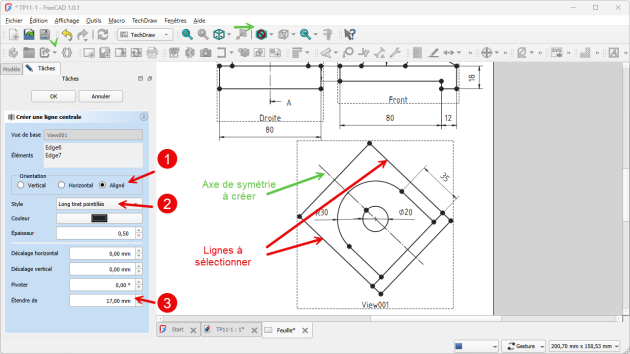

Ajouter une ligne centrale entre deux lignes :

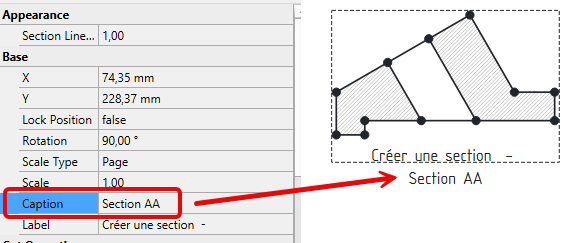

Axe de symétrie à créer Ajouter une légende (caption) « Section AA » à la vue en coupe ;

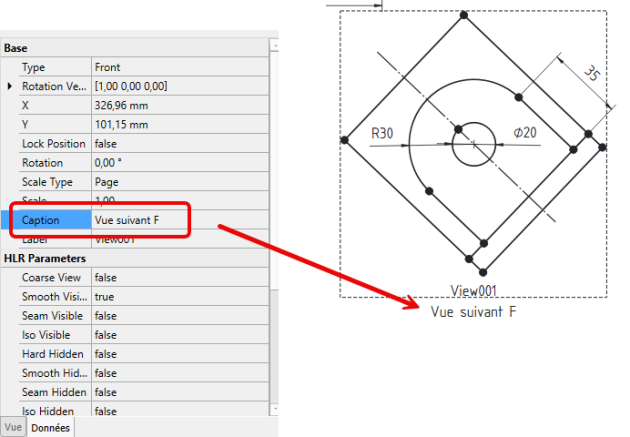

Ajouter une légende « Vue suivant F » à la vue projection du plan inclinée :
Ajouter une flèche montrant la direction de la projection de la vue oblique :
