Groupe de projections

Objectifs -

Dans l’atelier TechDraw , utiliser les commandes :

Feuille à partir d'un modèle ^W pour ajouter une feuille de dessin ;
Insérer une vue ^W ;

Tâches à réaliser -

Télécharger le fichier TP3-3.FCStd sur votre ordinateur et l’ouvrir dans FreeCAD ;
Enregistrer ce document sous le nom TP11-1.FCStd ;
Dans l’atelier TechDraw , créer une feuille au format A3, Paysage, sans cartouche à l’aide de la commande Feuille à partir d'un modèle ;
Sélectionner l’objet Pocket dans l’onglet Modèle et crée la vue groupe de projections ci-dessous à l’aide la commande Insérer une vue ;

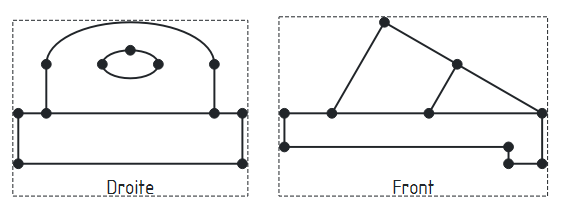

Vue : Groupe de projections

Truc & astuce -

Pour créer la feuille, sélectionner le modèle A3_Landscape_blank.svg ;

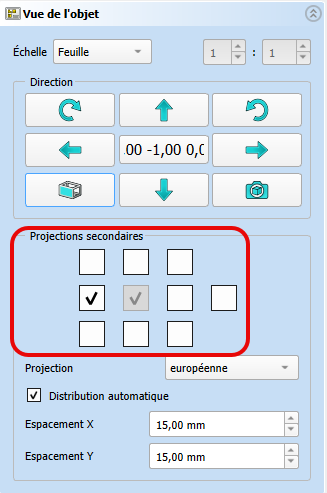

Pour créer la vue groupe de projections : sélectionner la vue de face et la vue de droite ;

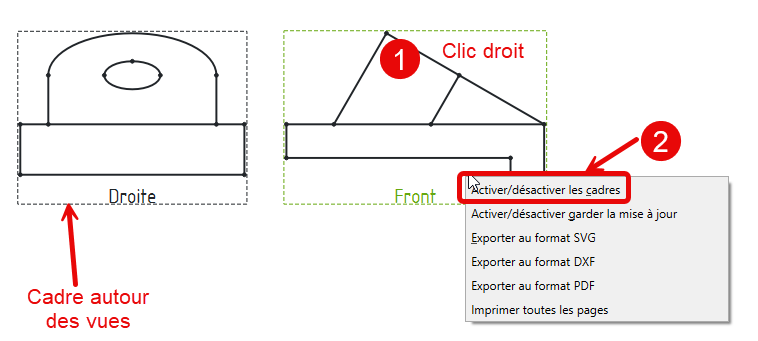

Remarque - Cadres autour des vues⚓

Par défaut, FreeCAD affiche des cadres autour des vues que vous pouvez activer / désactiver à l’aide d’un clic droit sur une vue ou de la commande TechDraw → Vues de TechDraw → Activer / désactiver les cadres de vues ;
