Congés

Dernière étape : nous allons ajouter des congés  :

Tâches à réaliserTâches à réaliser⚓

  • Créer des congés Congés de 1 mm à l'intersection des cylindres et des faces intérieures verticales de la boîte ;

    Congés verticaux

Truc & astuceAide :⚓

  • Basculer en affichage filaire Style de présentation filaire (V puis 3 du clavier alphanumérique) pour faciliter la sélection des arêtes ;

  • Maintenir appuyée la touche CTRL (⌘ sous Système d'exploitation Mac OS ) pour sélectionner les 12 arêtes ;

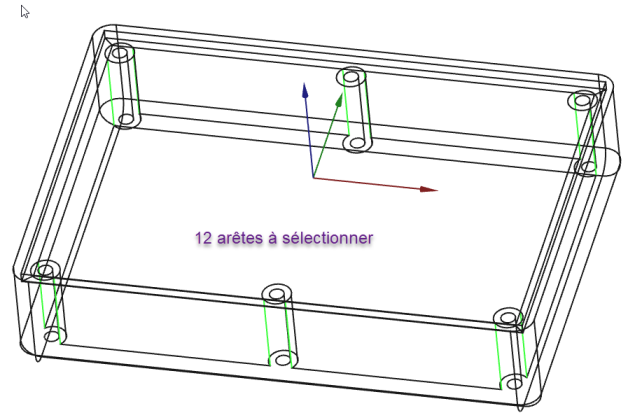

    Sélection des arêtes pour les congés verticaux

ConseilPour sélectionner les différentes arêtes, en style de navigation Gesture :⚓

  • Ne pas hésiter à utiliser le zoom (molette souris), le panoramique (clic droit) et la rotation (clic gauche) sans relâcher la touche CTRL (⌘ sous Système d'exploitation Mac OS) .

Tâches à réaliserTâches à réaliser (suite)⚓

  • Revenir si nécessaire en affichage filaire ombré Style de présentation filaire ombré (V puis 7 du clavier alphanumérique)  ;

  • Sélectionner le fond de la boite et créer des congés Congés de 1 mm ;

    Congés horizontaux

Truc & astuceAide :⚓

  • Cliquer gauche sur le fond de la boîte pour le sélectionner avant d'exécuter la commande Congés ;

    Sélection pour les congés horizontaux
