Autres cylindres de fixation

4ème étape : à l'aide d'une transformation multiple Transformation multiple , nous allons créer les 5 autres cylindres ;

Création des 6 cylindres

ExempleTâches à réaliser⚓

  • Créer une transformation multiple Transformation multiple permettant d'obtenir les 6 cylindres à l'aide :

    • d'une symétrie

    Transformation multiple : symétrie

    • et d'une répétition linéaire ;

    Transformation multiple : répétition linéaire

Truc & astuceAide :⚓

  • Sélectionner Pad001 comme fonction de la transformation multiple ;

  • Sélectionner le plan XZ pour la symétrie ;

  • Sélectionner l'axe X pour la répétition linéaire et saisir le nombre d'occurrences à 3 ;

  • Pour la longueur, cliquer sur le bouton et saisir la formule <<ContourInterieur>>.Constraints.Long - 2 * <<Cylindre>>.Constraints.decalage

  • Pour la saisie de la formule, utiliser l' auto-complétion automatique de FreeCAD, par exemple saisir Conto et FreeCAD vous propose <<ContourInterieur>> ;

Attention

Vérifier que vous avez bien renommé les esquisse ContourInterieur et Cylindre avant de saisir la formule ;

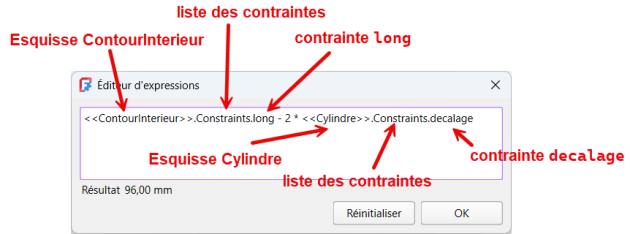

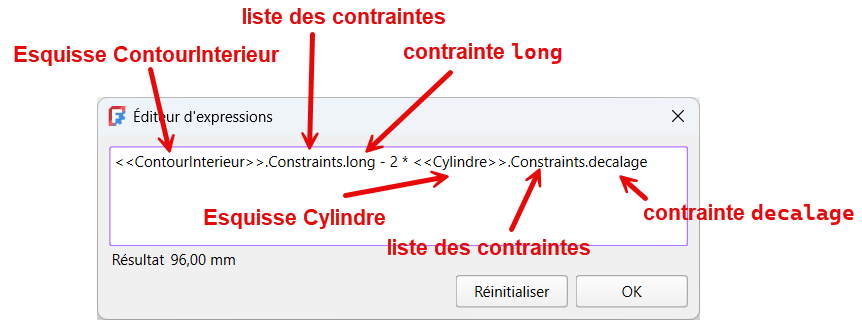

ConseilExplications :⚓

  • <<ContourInterieur>>>.Constraints.Long est la contrainte horizontale dans l'esquisse ContourInterieur, c'est la longueur de la boîte ;

  • <<cylindre>>.Constraints.decalage est la distance entre l'axe du cylindre et la paroi interne de la boite dans l'esquisse cylindre ;

    soit 100 - 2 * 2 mm = 96 mm, soit deux fois 48 mm

    cf. expressions mathématiques

RemarquePourquoi ne pas saisir directement 96 mm ?⚓

En utilisant une formule, on pourra changer la longueur de la boîte sans casser le modèle ! A tester...
