Épaulement intérieur

2ème étape : création d'un épaulement afin d'insérer plus tard un couvercle :

ExempleTâches à réaliser⚓

  • Créer l'esquisse Créer un esquisse ci-dessous dans le plan XY contenant un rectangle Centré Sketcher Rectangle centré ;

    Esquisse pour l'épaulement

  • Créer une cavité PartDesign Cavité de 2 mm

    Création de l'épaulement à l'aide d'une cavité

Truc & astuceAide :⚓

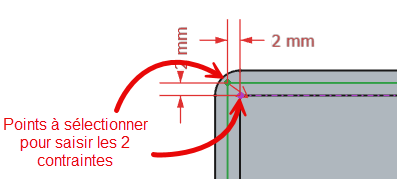

  • Utiliser une géométrie externe pour positionner le rectangle Créer un rectangle de l'esquisse ;
