Vue principale & coupe

Objectifs

Dans l’atelier TechDraw Atelier TechDraw, utiliser les commandes :

Tâches à réaliser

  • Télécharger le fichier TP6-2.FCStd sur votre ordinateur et l’ouvrir dans FreeCAD ;

  • Enregistrer ce document sous le nom TP11-2.FCStd ;

  • Dans l’atelier TechDraw Atelier TechDraw, créer une feuille au format A3, Paysage, sans cartouche à l’aide de la commande Feuille à partir d'un modèle Feuille à partir d'un modèle ;

  • Sélectionner l’objet Fillet001 dans l’onglet Modèle et crée la vue groupe de projections ci-dessous à l’aide la commande Vue Insérer une vue ;

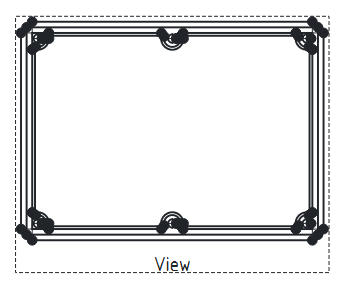

    Vue principale

  • Sélectionner la vue et insérer la vue en coupe Vue en coupe ci-dessous :

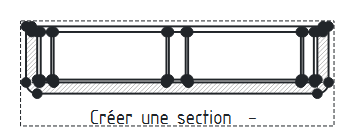

    Vue en coupe

Truc & astuce

  • Pour choisir la direction de la vue principale, utiliser les boutons de direction de l’onglet Tâches :
