Plan de référence

RemarqueObjectifs⚓

Nous allons créer le plan de référence PartDesign Plan de référence ci-dessous :

Plan de référence à créer

Vue isométrique du plan de référence
Vue de devant du plan de référence

en faisant en sorte que le repère local de ce plan de référence respecte la symétrie du solide ;

ExempleTâches à réaliser⚓

  • Sélectionner l'arête ci-dessous et sélectionner la commande Créer un plan de référence PartDesign Plan de référence ;

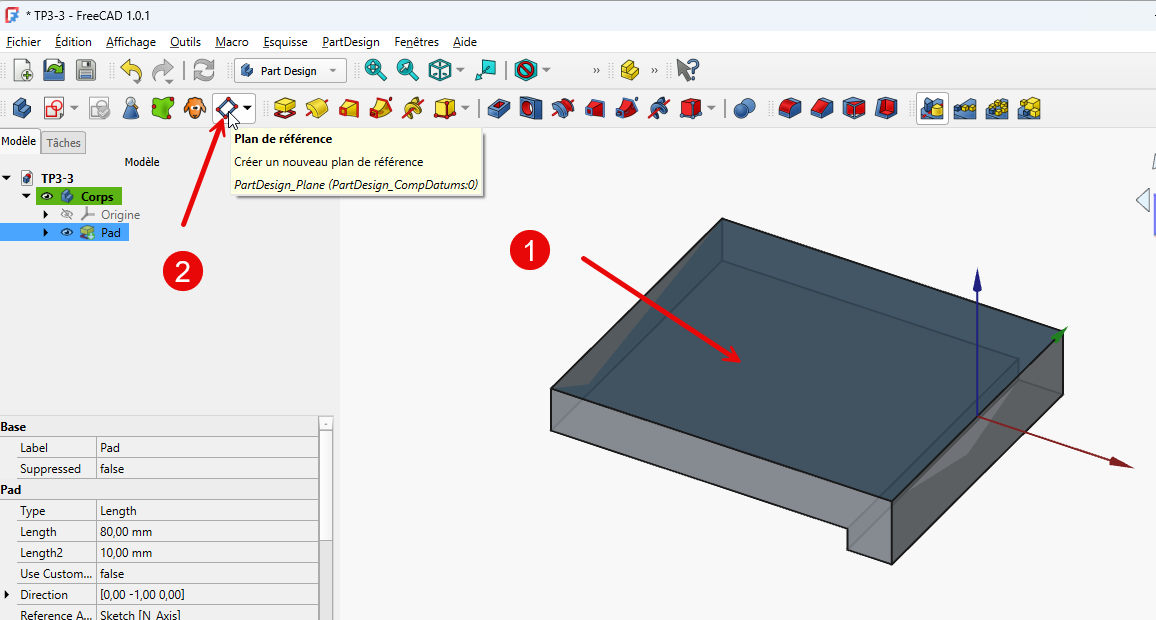

    Sélection de l'arête

  • Choisir le mode d'accrochage Inertie 2-3 et appliquer des rotations afin d'obtenir le résultat attendu ;

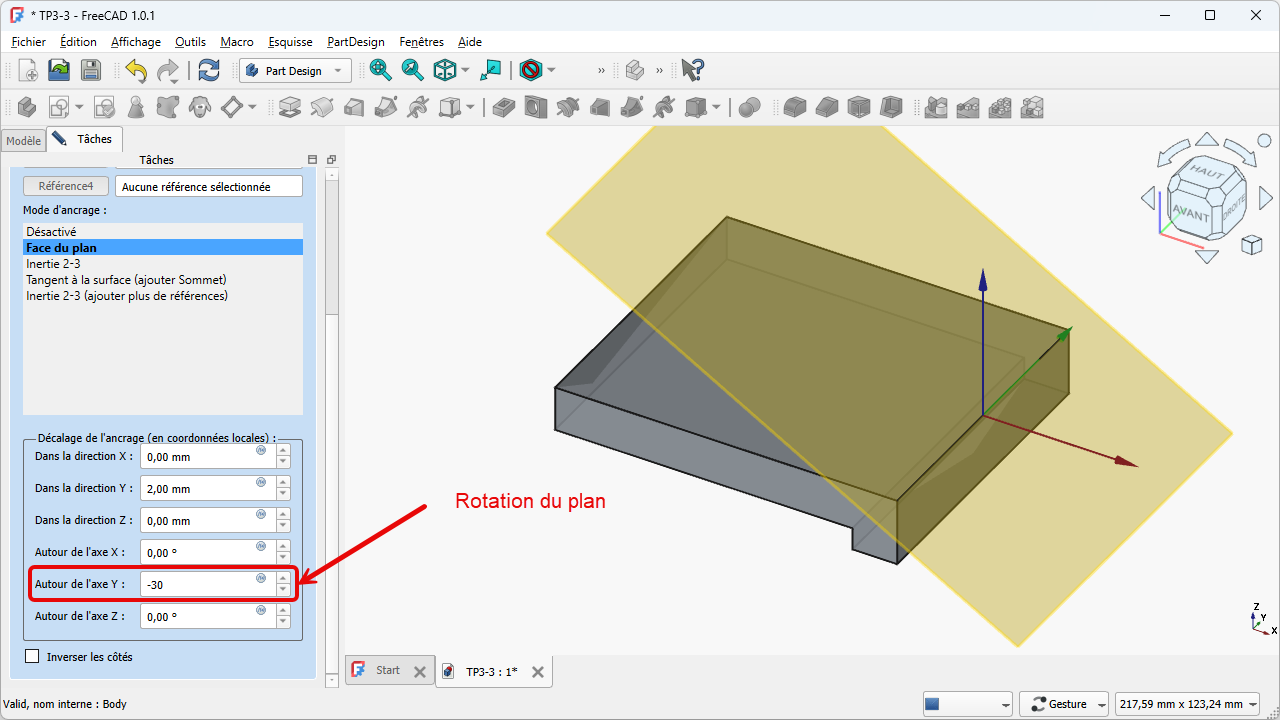

    Choix du mode d'accrochage et rotations du plan

Truc & astuceAide :⚓

  • L'utilisation du mode d'accrochage Inertie 2-3 permet de placer l'origine du repère local au milieu de l'arête et donc de le faire coïncider à l'origine 0 du repère général ;

  • Pour les rotations, n'hésitez pas à faire des essais pour trouver les bonnes valeurs...
