2ème esquisse et protrusion

Tâches à réaliserTâches à réaliser⚓

  • Créer une nouvelle esquisse Créer un esquisse dans le plan de référence PartDesign Plan de référence que vous venez de créer ;

  • Créer la polyligne approximative fermée ABCDA Créer une polyligne suivante en exploitant les contraintes automatiques du tableau ci-dessous :

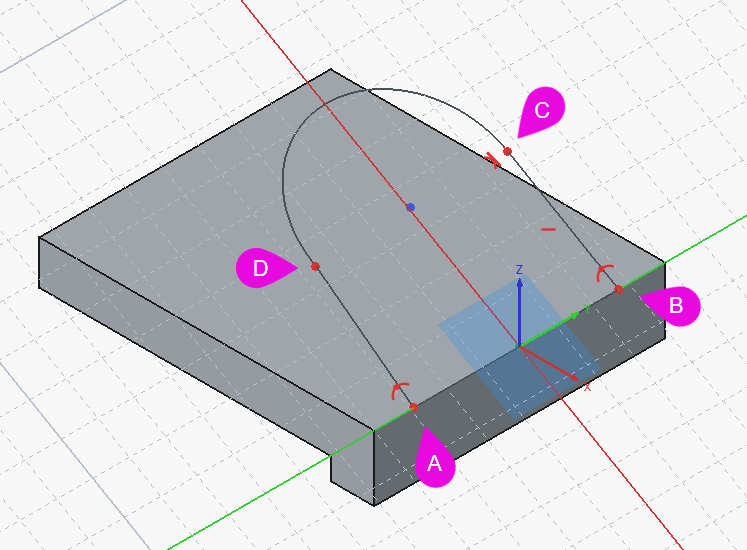

    Ébauche de l'esquisse n°2

Truc & astuceAide :⚓

  • Dans l'onglet Modèle, masquer le plan de référence à l'aide du bouton Visiblepour mieux voir l'esquisse ;

  • Passer en vue Vue isométrique pour mieux visualiser la position de l'esquisse (touche 0 ) ;

    Tableau des contraintes auomatiques

    Géométrie

    Points

    Contraintes automatiques

    Polyligne

    Point A

    Contrainte de coïncidence Point sur Objetsur l'axe Y

    Point B

    Contrainte de coïncidence Point sur Objetsur l'axe Y

    Point C

    Contrainte horizontale

    Point D

    Appuyer 3 fois sur la touche M pour insérer un arc tangent au segment BC

    Point A

    Appuyer 2 fois sur la touche M pour revenir au mode par défaut

    Contrainte de coïncidence Point sur Point avec le point A pour fermer le contour

Tâches à réaliserTâches à réaliser (suite)⚓

  • Finaliser l'esquisse comme ci-dessous :

    Esquisse n°2 finalisée

Truc & astuceAide :⚓

  • Appliquer une contrainte Contrainte de symétrie aux points A&B par rapport à l'axe X ;

  • Appliquer une contrainte Contrainte horizontale au segment DA ;

  • Appliquer une contrainte Contrainte de tangente entre l'arc CD et le segment DA ;

  • Appliquer les deux contraintes dimensionnelles ;

Tâches à réaliserTâches à réaliser (suite)⚓

  • Créer une protrusion Protrusionde type jusqu'à une face  en sélectionnant la face du dessous;

    Protrusion de l'esquisse n°2
