Sous-forme liée

Tâches à réaliserTâches à réaliser⚓

  • Ajouter un 2nd corps Créer un corps que vous renommerez Couvercle ;

    Création d'un 2nd corps

  • Ajouter une sous-forme liée PartDesign Sous forme liée de l'objet (fonction) MultiTransform dans le corps Couvercle ;

  • Masquer le corps Fond ;

Création de la sous-forme liée

Truc & astuceAide⚓

  • Couvercle doit être le corps actif : en caractères gras ;

  • Pour créer la sous-forme liée, sélectionner l’objet Mutltitransform dans l’onglet Modèle et cliquer sur la commande PartDesign Sous forme liée ;

Attention

Ne pas oublier de masquer le corps Fond  qui doit être en grisé dans la vue Modèles après la création de la sous-forme liée ;

ConseilPourquoi choisir l’objet MultiTransform ?⚓

  • Nous n’avons pas besoin de la définition des congés (Fillet), juste les dimensions du fond et de la position des trous ;

RemarqueCouleur des objets ⚓

Si vous utilisez le thème d’affichage FreeCAD Light, la couleur jaune par défaut pour les objets PartDesign Sous forme liée n’est pas très lisible. Pour le moment, ce paramètre n’est pas modifiable dans les préférences de FreeCAD ;

Tâches à réaliserTâches à réaliser (si vous utilisez le thème FreeCAD light)⚓

  • Dans l’onglet Modèle, cliquer droit sur l’objet Binder PartDesign Sous forme liée et sélectionner la commande Définir l’apparence ;

  • Choisir une couleur de ligne plus foncée, par exemple #aa5500 ;

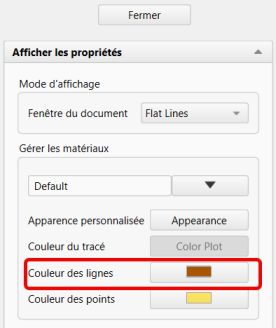

    Choix de la couleur des lignes des
