2ème esquisse & fonction paramétrique

2ème étape : nous allons ajouter le trou oblong :

Vude 3D du modèle après la 2ème étape

Tâches à réaliserTâche à réaliser⚓

  • Sélectionner la face verticale suivante :

    Sélection de la face pour la 2ème esquisse

  • Créer un nouvelle esquisse Créer un esquisse attachée à cette face ;

  • Dans l'atelier Sketcher Atelier Sketcher, définir l'esquisse comme ci-dessous :

    Esquisse n°2 pour le trou oblong

  • Dans l'atelier Part Design Atelier PartDesign, sélectionner cette esquisse et créer une cavité PartDesign Cavité :

Truc & astuceAide⚓

  • Pour sélectionner la face support de l'esquisse, il suffit de cliquer gauche sur la face ;

  • Pour créer la trou oblong, sélectionner la commande Sketcher Contour oblong ;

  • Utiliser les contraintes de symétrie Contrainte de symétrie, distance verticale Contrainte de distance en Y et distance horizontale Contrainte de distance en X pour positionner le trou oblong ;

  • Pour vérifier le positionnement de l'esquisse, vous pouvez utiliser la vue isométriqueW Vue isométrique (Touche 0 du pavé numérique) ;

  • Pour la commande PartDesign Cavité, sélectionner le type Le plus proche ;

    Paramètres de la cavité

Remarque« Attachment » de l’esquisse⚓

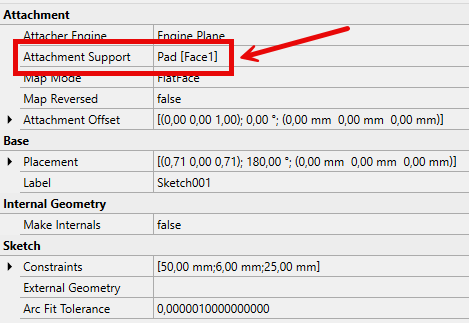

En choisissant la face verticale pour créer l’esquisse, FreeCAD a attaché l’esquisse à cette face : Pad [Face1] ;

Attachment de l’esquisse 2

Ce plan correspond ici au plan YZ du corps. Pour créer cette esquisse, nous aurions pu choisir directement ce plan YZ pour créer l’esquisse.
