Présentation de l'atelier
Concept : Atelier CAM⚓
Atelier Path
Anciennement atelier PATH, la finalité de l'atelier CAMW est de générer, à partir d'une modélisation 3D ou 2D, un programme, une liste d'instructions, pour une machine-outil à commande numérique (CNC) permettant d'usiner la pièce modélisée ;
Conseil : Grandes étapes de la FAO dans FreeCAD⚓
Modéliser un solide dans l'atelier
PartDesign(3D) ou un chemin dans l'
atelier Draft(2D) ;
Créer une tâche
dans l'atelier CAM:
à partir d'un brut de matière (stock),
d'un contrôleur d'outils,

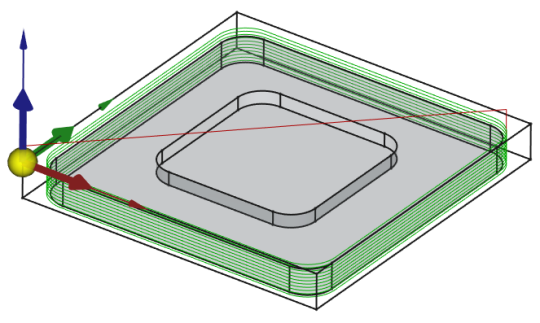

qui décrira une suite d'opérations (surfaçage, poche, perçage, profilage, gravure…) à réaliser ;
Visualiser une simulation de la tâche
afin de vérifier le bon déroulement des opérations ;Réaliser un post-traitement[2] qui générera un fichier G-CODE[1] adapté à votre machine CNC afin d'y être exécuté ;
Réglementaire : Fabrication 2.5D & 3D⚓
En FAO 2.5D, l'outil se déplace essentiellement dans un plan horizontal (axes X et Y). L'axe vertical (Z) est utilisé « par paliers » : chaque passe se fait à une profondeur fixe, ce qui limite la géométrie usinable à des formes découpées par niveaux, sans inclinaisons complexes ;
À l'inverse, en FAO 3D, l'outil se déplace simultanément sur les trois axes (X, Y et Z), permettant ainsi de réaliser des surfaces continues et complexes avec des variations fluides de profondeur et de courbure ;
La plupart des opérations proposées dans l'atelier CAM sont conçues pour une fraiseuse/routeur CNC standard à 3 axes (XYZ) simples et sont donc limitées à une fabrication 2.5D.
