Création de la 2nde platine

Conseil

  • L'esquisse de la seconde platine étant identique à la première platine, nous allons recopier la première esquisse à l'aide de la commande Sketcher Copie carbone ;

  • Pour positionner correctement la seconde esquisse, nous allons créer un plan de référence PartDesign Plan de référence centré sur la seconde extrémité du balayage ;

ExempleTâches à réaliser⚓

  • Sélectionner la circonférence extérieure de l'extrémité du balayage et créer un nouveau plan référence PartDesign Plan de référence avec un accrochage Concentrique ;

    Sélection pour la création du plan de référence

  • Créer une nouvelle esquisse Créer un esquisse dans ce plan de référence ;

ConseilPourquoi sélectionner la circonférence extérieure pour créer le plan de référence ?⚓

FreeCAD propose un mode d'accrochage concentrique : l'origine de ce plan de référence coïncidera avec le centre de cette circonférence :

  • Ainsi, l'origine de l'esquisse accrochée à ce plan de référence coïncidera aussi le centre de cette circonférence.

ExempleTâches à réaliser⚓

  • Copier l'esquisse de la première platine à l'aide de la commande Sketcher Copie carbone ;

Truc & astuceAide :⚓

  • Masquer le plan de référence pour pouvoir atteindre l'esquisse de la première platine ;

  • Pour copier l'esquisse de la 1ère platine, il faut l'afficher dans la vue Modèle à l'aide de la barre d'espace ;

  • Les deux esquisses n'étant pas dans le même plan, il faut maintenir appuyées les touches :

    • sur Système d'exploitation Windows et Système d'exploitation Linux : Ctrl + Alt
    • sur Système d'exploitation Mac OS : Cmd + Alt

    et sélectionner une arête de l'esquisse de la première platine pour la copier avec la commande Sketcher Copie carbone ;

ExempleTâches à réaliser⚓

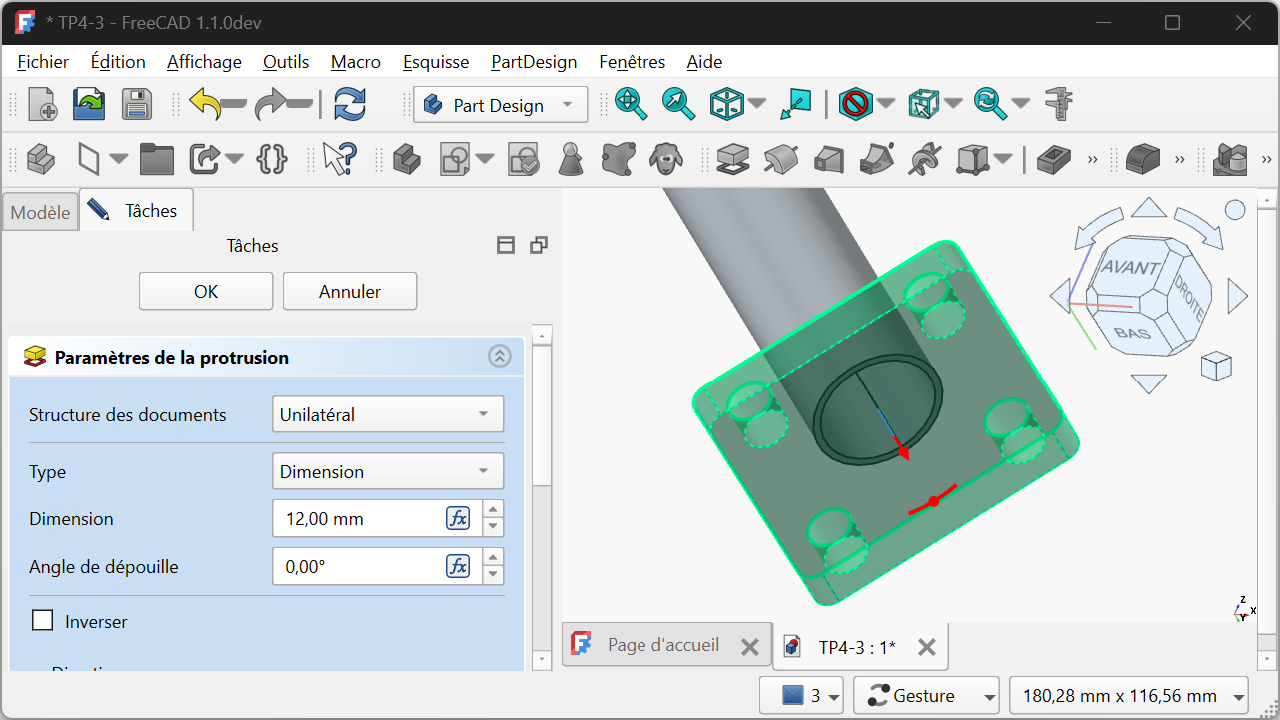

  • Créer la seconde protrusion Protrusion de 12 mm ;
