Ouvrir un document FCStd

RemarqueObjectifs spécifiques⚓

  • Comprendre la structure arborescente d'un document FreeCAD ;

  • Interagir dans l'onglet Modèle ;

ConceptFormat FCStd⚓

Format FreeCAD

Le format de fichier « .FCStd » est le format de fichier principal de FreeCAD. Il s'agit d'un format conteneur prenant en charge la compression et l'incorporation de différents types de données.

AttentionNe pas confondre le format FreeCAD et le format STL⚓

  • Le format « .stl » est utilisé par les logiciels du type « Slicer » comme Cura pour générer un fichier gcode qui sera envoyé à une imprimante 3D ;

  • FreeCAD permet d'exporter au format STL. Le processus inverse : passer du format STL à un format FreeCAD est beaucoup plus difficile ;

Complément⚓

  • Voir les différents Formats de fichiers en relation avec l'impression 3D ;

  • Le format .FCStd est un fichier zip standard contenant un ou plusieurs fichiers dans une structure spécifique. En tant que tel, il est possible de décompresser un fichier .FCStd à l'aide d'un outil de décompression zip, mais des précautions doivent être prises lors de la reconstruction du fichier .FCStd.

ExempleTâches à réaliser :⚓

  • Télécharger le fichier tuto1.FCStd  sur votre ordinateur ;

  • Démarrer FreeCAD ;

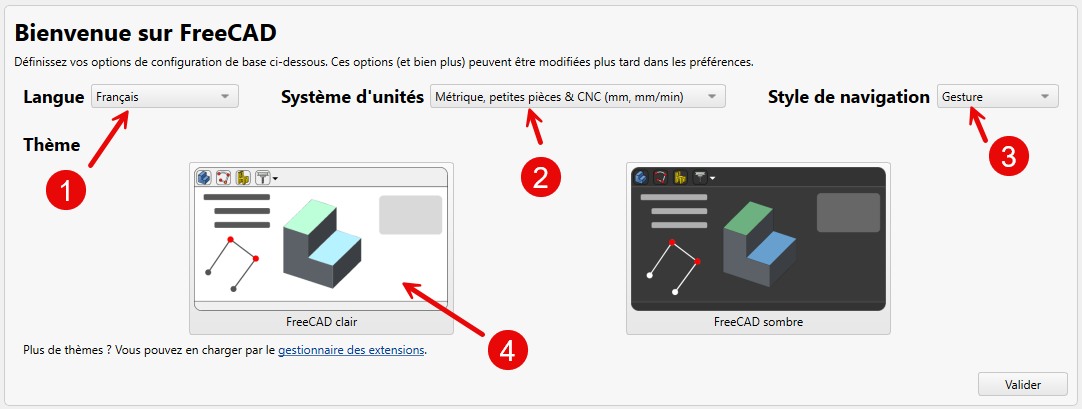

Truc & astuceÉcran de bienvenue⚓

Au démarrage, par défaut, FreeCAD affiche un écran de bienvenue. Vous pouvez choisir : la langue, le système d'unités, le style de navigation et le thème.

Écran de bienvenue

Dans ce parcours guidé, nous utiliserons le thème « FreeCAD clair ». (« FreeCAD Light »)

ExempleTâches à réaliser (suite)⚓

  • Ouvrir ce document tuto1.FCStd dans FreeCAD à l'aide de la commande Fichier → Ouvrir ou du bouton Ouvrir… ;

    Ouverture du document tuto1

  • Enregistrer ce document sous le nom xxtuto1.FCStd, xx représentant vos initiales, à l'aide de la commande Fichier → Enregistrer Sous... ;

  • Afficher l'onglet Modèle de la vue combinée si nécessaire ;

  • Identifier le contenu de la structure arborescente du document XXtuto1 ;

    Onglet Modèle

  • Afficher Pad , Sketch et Sketch001 dans la vue 3D en cliquant sur les boutons Développer et/ou Élément visible de l'onglet Modèle ;

    Affichage des sketchs
  • L'élément encadré est l'élément sélectionné, il est coloré en bleu dans la vue 3D ;
  • Les éléments non grisés avec l'icone Élément visible sont affichés dans la vue 3D ;
  • Les éléments grisés avec l'icone Élément masqué sont masqués dans la vue 3D ;
  • Clic gauche sur le bouton Développer , développe la branche de l'arborescence ;
  • Clic gauche sur le bouton Réduire , réduit une branche de l'arborescence ;
  • Clique gauche sur le bouton Élément visible , masque l'élément dans la vue 3D ;
  • Clique gauche sur le bouton Élément masqué, affiche l'élément dans la vue 3D ;
  • Clic droit sur un élément affiche le menu contextuel permettant notamment de Renommer cet élément ou de le supprimer ;

Truc & astuceSi vous ne voyez pas les boutons et ⚓

  • Modifier les préférences de FreeCAD : boutons de visibilité ;

    (Système d'exploitation Mac OS ⌘,)

Bodydétails[1]⚓

Corps (solide) contenu dans le document XXtuto1 ;

Origin (masqué par défaut)détails[2]⚓

L'objet Origin contient la définition du repère lié au corps :

Pad (masqué)détails[3]⚓

Construction intermédiaire qui a été utilisée pour modéliser « Pocket » ;

Sketchdétails[4]⚓

Esquisse utilisée pour construire la protrusion Pad ;

Pocketdétails[5]⚓

Construction finale de Body ;

Sketch001détails[6]⚓

Esquisse utilisée pour créer la cavité dans Pad ;
