Atelier Draft - TP 9-2

Ouvrir Inkscape et créer un nouveau document : enregistrer ce document sous le nom « ImportTexteFreeCAD.svg ;

Appuyer sur Ctrl Maj D et choisir un format A4 paysage des unités en mm ;

Créer un objet texte contenant le mot « FreeCAD »

Sélectionner l'objet texte et choisir une police de caractères à l'aide du panneau Texte et Police (Ctrl Maj T) ;

Modifier la taille de l'objet : Largeur L 50 mm et Hauteur H 20 mm à l'aide de la barre d'outils ;

Créer un cercle (Maintenir la touche Ctrl appuyée) ;

Sélectionner le cercle et modifier la taille de cet objet : Largeur L 50 mm et Hauteur H 50 mm à l'aide de la barre d'outils ;

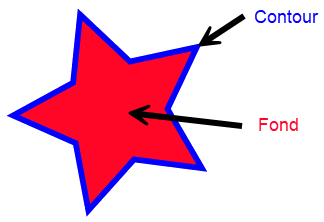

À l'aide de la commande Objet → Fond et Contour ( Ctrl Maj F), supprimer le fond et ajouter un contour à cet objet cercle ;

Sélectionner les deux objets (Ctrl A) et mettre le texte suivant le cercle à l'aide de la commande Texte → Mettre suivant un chemin ;

A l'aide des boutons et de la barre d'outils, placer le mot FreeCAD comme sur la figure ci-dessous ;

Sélectionner l'objet Texte uniquement et le convertir en chemin à l'aide de la commande Chemin → Objets en chemin ;

Sélectionner l'objet Cercle et le supprimer (Suppr) ;

Sélectionner l'objet Texte : supprimer son fond et lui donner un contour d'épaisseur 0.1 mm ;

Ajuster la taille de l'objet Texte : Largeur L 80 mm et Hauteur H 30 mm à l'aide de la barre d'outils ;

Ajuster la taille du document à la taille de l'objet texte (Ctrl Maj R) ;

Enregistrer vos modifications et quitter Inkscape ;
